        安科瑞電化學儲能電能管理系統解決方案

         更新時間:2023-06-27 點擊量:744



        1                      概述

        我國新型電力系統中,新能源裝機容量逐年提,但是新能源比如光伏發電、風力發電是不穩定的能源,所以要維持電網穩定,促進新能源發電的消納,儲能將成為至關重要的一環,是分布式光伏、風電等新能源消納以及電網*全的必要保障,也是削峰填谷、平滑負荷的有效手段。國家鼓勵支持市場進行儲能項目建設,全國多個省市出臺了具體的儲能補貼政策,明確規定了儲能補貼標準和限額。國內分時電價的調整也增加了儲能項目的峰谷套利空間,多個省份每天可實現兩充兩放,大大縮短了儲能項目的投資回收期,這也讓儲能進入熱門賽道。

        2                      儲能電站盈利模式

        據統計20231-4月電化學儲能投運項目73個,裝機規模2.523GW/5.037GWh。其中磷酸鐵鋰儲能項目69個,裝機規模2.52GW/5.019GWh;液流電池儲能項目4個,裝機規模3.1MW/18.1MWh。其中華東、西北和華北區域儲能規模分列前三,占總規模78.5%,分別814.94MW、623.6MW541.55MW。華東區1-4月投運儲能項目規*大,814.94MW/1514.2MWh,總數*多,26個。

        從應用場景分布上看,依舊占據*導地位,電源側和電網側項目儲能規模合計占比98%,其中電網側儲能項目共投24個,裝機規模1542MW/2993MWh,包7個集中式共享儲能項目。電源側儲能項目共投23個,裝機規模922MW/1964.5MWh,其中大部分為新能源側儲能項目,19個,規模占電源側88%。用戶側儲能項目,雖然規模體量上不,但各地電價機制改革后,尖峰電價提,峰谷差價拉大,用電成本提,給自身帶來了不小的挑戰。用戶側配儲可以谷時充電峰時放電,一方面可以緩解甚至解決尖峰購電壓力;另一方面,富余的儲能還可并網,作為用戶側參與電力市場,利用峰谷差價實現獲利,儲能的價值逐漸凸顯。1-4月份用戶側項目投運個數多20個,隨著***報率的提升,用戶側儲能項目會越來越多。

        儲能在不同環節存在多種盈利模式,儲能盈利模式主要有以下幾種:幫助發、輸、配各環節電力運營商以及終端用戶降本增效;延緩基礎設施投資;通過峰谷價差套利、參與虛擬電廠需求響應等輔助服務市場、容量租賃、電力現貨市場等方式。

        電源側

        電力調峰:通過儲能的方式實現用電負荷的削峰填谷,即發電廠在用電負荷低谷時段對電池充電,在用電負荷峰時段將存儲的電量釋放。

        提供容量:通過儲能提供發電容量以應對發電尖峰負荷,提升傳統發電機組的運行效率。

        可再生能源并網:在風、光電站配置儲能,基于電站出力預測和儲能充放電調度,對隨機性、間歇性和波動性的可再生能源發電出力進行平滑控制,滿足并網要求。

        可再生能源發電調峰:將可再生能源的棄風棄光電量存儲后再移至其他時段進行并網,提可再生能源利用率。

        調頻:頻率的變化會對發電及用電設備的**運行及壽命產生影響,因此頻率調節至關重要。電化學儲能調頻速度快,可以靈活地在充放電狀態之間轉換,因而成為*的調頻資源。

        虛擬電廠通過虛擬電廠的需求響應為電網尖峰時段提供應急容量,針對突發情況時為保障電能質量和系統*穩定運行而預留的有功功率儲備。

        黑啟動:發生重大系統故障或全系統范圍停電時,在沒有電網支持的情況下重啟無自啟動能力的發電機組,逐漸擴大系統恢復范圍,*終實現整個系統的恢復。

        盈利方式:提升發電效率以增加收入;減少棄風棄光,提升發電效率;峰谷價差套利。

        電網側

        緩解電網阻塞:將儲能系統安裝在線路上游,當發生線路阻塞時可以將無法輸送的電能儲存到儲能設備中,等到線路負荷小于線路容量時,儲能系統再向線路放電。

        延緩輸配電設備擴容升級:在負荷接近設備容量的輸配電系統內,可以利用儲能系統通過較小的裝機容量有效提電網的輸配電能力,從而延緩新建輸配電設施,降低成本。

        盈利方式:提升輸配電效率,延緩投資。

        用戶側

        容量管理:工業用戶可以利用儲能系統在用電低谷時儲能,在峰負荷時放電,從而降低整體負荷,達到降低容量電費的目的。

        容量租賃:儲能電站租賃給新能源服務商,目前國內的儲能容量租賃費用范圍250-350/kW·年,具體定價由儲能電站與新能源電站的項目收益相互協商,而后雙方簽訂長期租賃協議。

        電力自發自用:安裝光伏的家庭和工商業用戶通過配置儲能可以更好地利用光伏電力,提自發自用水平,降低用電成本。

        峰谷價差套利:在實施峰谷電價的電力市場中,通過低電價時給儲能系統充電,電價時儲能系統放電,實現峰谷電價差套利,降低用電成本。

        消納綠電:當光伏、風力發電等可再生能源有富余時可儲存電能,促進綠電消納。

        盈利方式:降低容量電費,節約用電成本,峰谷價差套利。

        3                      相關標準

        《電化學儲能系統接入電網技術規定GB/T 36547

        《電化學儲能電站設計規范GB 51048

        《電化學儲能電站設計標準(征求意見稿)》

        《電化學儲能系統儲能變流器技術規范GB/T 34120

        《電力儲能用鋰離子電池GB/T 36276

        《儲能電站監控系統技術規范NB/T 42090

        《電化學儲能電站用鋰離子電池技術規范NB/T 42091

        《電能質量監測設備通用要求GB/T 19862

        《爆炸危險環境電力裝置設計規范GB 50058

        《繼電保護和*全自動裝置技術規程GB/T 14285

        《儲能電站用鋰離子電池管理系統技術規范GB/T 34131

        3~110kV壓配電裝置設計規范GB 50060

        20kV及以下變電所設計規范GB 50053

        《電力系統*全穩定導則GB 38755

        《電力系統*全穩定控制技術導則GB26399

        《電力系統調度自動化設計規程DL/T 5003

        《電能量計量系統設計技術規程DL/T 5202

        《電力系統電化學儲能系統通用技術條件 GB/T 36558

        4                      電化學儲能電站分類

        GB 51048-2014《電化學儲能電站設計規范(以下簡稱規范)電化學儲能電站按電池類型分類可以分為鉛()電池、鋰離子電池、液流電池、鈉硫電池和多類型電化學儲能等,但是2022年的《電化學儲能電站設計標準(征求意見稿)(以下簡稱標準)中已經刪除鈉硫電池儲能,明確為鉛酸(鉛炭)電池、鋰離子電池和液流電池。國家能源局綜合司發布《防止電力生產事故的二十五項*點要求2022年版)(征求意見稿)》,提出中大型電化學儲能電站不得選用三元鋰電池、鈉硫電池,不宜選用梯次利用動力電池。所以中大型電化學儲能電站電池類型一般可選擇鉛酸(鉛炭)電池、磷酸鐵鋰電池全釩液流電池。

        另外針對電化學儲能電站的規模分類,規范和標準也不同。

        序號

        建設規模

        GB 51048-2014《電化學儲能電站設計規范》

        2022《電化學儲能電站設計標準(征求意見稿)》

        電站功

        電站功率

        1

        小型儲能電站

        <功1MW或容1MWh

        500kW電站功率5MW

        2

        中型儲能電站

        1MW或容1MWh電站功率容量<功30MW或容30MWh

        5MW電站功率100MW

        3

        大型儲能電站

        30MW30MWh

        電站功100MW

        1 規范和標準對儲能系統規模定義

        通過對比可以發現,儲能電站的規模上限定義遠超之前的標準,這也是由于近幾年儲能電站大規模發展的原因,放寬功率標準,簡化了電化學儲能電站的建設要求,便于促進儲能的進一步發展。

        5                      儲能系統設計及選型

        5.1                      儲能系統接入電網電壓等級要求

        GB 51048《電化學儲能電站設計規范》對并網電壓等級要求沒有非常明確,僅僅是建議大中型儲能系統采10kV或更電壓等級并網。在《電化學儲能電站設計標準(征求意見稿)》對接入電壓等級的要求是:小型儲能電站宜采0.4kV~20kV及以下電壓等級;中型儲能電站宜采10kV~110kV電壓等級;大型儲能電站宜采220kV及以上電壓等級。

        GB/T 36547-2018《電化學儲能系統接入電網技術規定》對不同容量的儲能系統并網電壓等級做了詳細的要求,電化學儲能系統接入電網的電壓等級應按照儲能系統額定功率、接入電網網架結構等條件確定,不同額定功率儲能系統接入電網電壓等級如下表所示:

        儲能系統額定功率

        接入電壓等級

        接入方式

        8kW及以下

        220V/380V

        /三相

        8kW-1000kW

        380V

        三相

        500kW-5000kW

        6kV-20kV

        三相

        5000kW-100000kW

        35kV-110kV

        三相

        100000kW以上

        220kV及以上

        三相

        2 儲能系統接入電網電壓等級要求


        5.2                      8kW及以下儲能系統

        8kW及以下的儲能系統一般用于戶用的光儲系統,配合屋頂光伏和光伏、儲能一體式逆變器,實現戶用并、離網模式運行。當不允許向電網輸送電能時,通過防逆流裝置可以實現光伏發電富余時自動充電,*大程度消納綠電,配電結構如1所示。戶用光儲系統數據可上傳云平臺供移動端查看數據。

        29022924c6e56fec21b07713b8083a6



        1  8kW及以下戶用儲能光伏一體化系統



        名稱

        圖片

        型號

        功能

        應用

        智能網關

        ad8adebf6ea0e55895b95850a20cfc8



        ANet-1E2S1-4G

        嵌入linux系統,可接入逆變器、計量電表,儲能功率控制器等,支持斷點續傳,支持協議轉換和協議定制,支4G無線上傳。

        應用于儲能系統、逆變器、計量儀表等設備數據采集和上傳平臺

        防逆流裝置



        ACR10R-D10TE4

        防止向電網輸送功率,可控制逆變器功率輸出和儲能充放電控制,用于/三相光伏儲能發電系統

        能源物聯網平臺

        AcrelEMS

        Acrel-EIOT或對接第三方平臺

        涵蓋分布式光伏、儲能發電數據展示,用能分析、碳排放分析、設備運維管理等功能,通過移動端查看數據和異常告警。

        數據分析和展示

        3 戶用儲能管理系統硬件推薦


        5.3                      8kW-1000kW儲能系統

        8kW-1000kW儲能系統一500kW以下采380V并網500kW-1000kW根據接入電網網架結構可采0.4kV多點并網,也可以采6kV-20kV電壓并網。當然采6kV-20kV電壓并網需要增加升壓變壓器、中壓開關柜等設備,會大大增加儲能系統的成本,所以在情況允許的情況下可以采0.4kV多點并網以減少成本。

        比如企業內部需要安裝大功率充電樁,但是企業變壓器容量不滿足要求的情況下可以安裝光伏、儲能系統用于擴展用電容量,在不更換變壓器的情況下,可以0.4kV母線增加儲能系統并網。在光伏發電有富余或者負荷較低的谷電時段充電,負荷峰時期放電,*小的成本擴展企業內部用電容量,這種情*典型的場景是城市快速充電站或者需要變壓器擴容的企業,如2所示。通過多250kW/500kWh分布式儲能柜并0.4kV母線,這樣可以把企業內部配電容量一段時間內擴1000kW,滿足企業用電擴容需要。

        6f224c356199ad29005013cfc9ae9c6

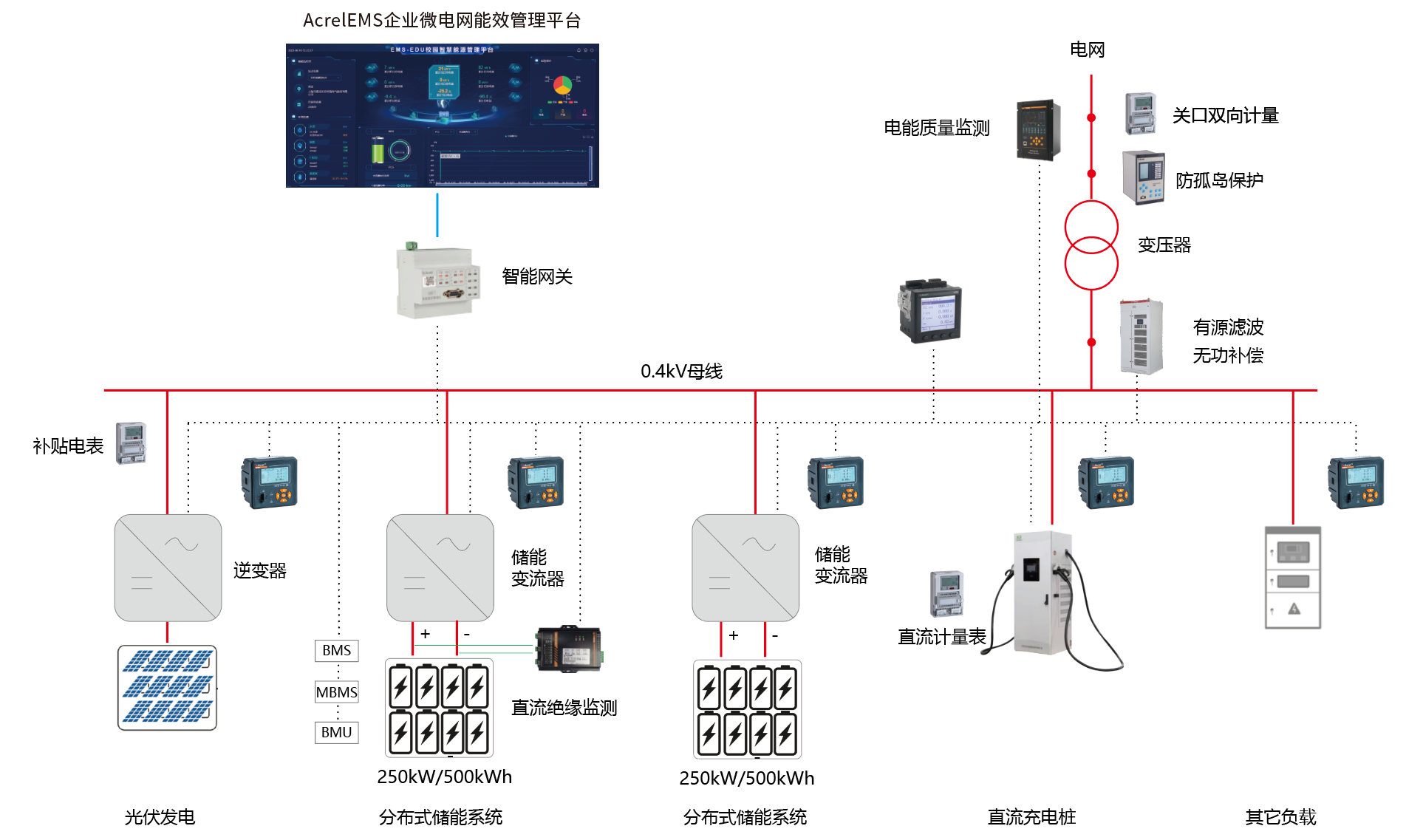

        2  8kW-1000kW工商儲能光伏充電一體化系統

        0.4kV多點并網的儲能系統中,10kV產權分界點需要增加防孤島保護裝置和電能質量分析裝置,如果不需要往電網送電還需要安裝逆功率保護裝置,在低壓0.4kV安裝電能質量治理和無功補償裝置等,儲能系統數據通過智能網關采集后可以上傳至本地管理系統或者云平臺,實現企業可靠、有序用電,降低用能成本。

        在這種模式下,安科瑞電氣可以1000kW以下儲能監控系統提供以下設備,見4。



        名稱

        圖片

        型號

        功能

        應用

        防孤島保護

        綜保(1)



        AM5SE-IS

        防孤島保護裝置,當外部電網停電后斷開和電網連接,具備逆功率保護功能。

        并網點或產權分界點

        電能質量監測裝置

        apview(1)(1)



        APView500

        實時監測電壓偏差、頻率偏差、三相電壓不平衡、電壓波動和閃變、諧波等電能質量,記錄各類電能質量事,定位擾動源。

        10kV進線回路

        動態諧波無功補償系統

        apf(2)



        AnCos*/*-G

        同時具備諧波治理、無功功率線性補償與三相電流平衡治理和穩定電壓的功能,動態補償功率因數;

        0.4kV電能質量治理

        智能儀表

        apm810



        APM500

        具有全電量測量,諧波畸變率、電壓合格率統計、分時電能統計,開關量輸入輸出,模擬量輸入輸出。

        主要用于低壓電能監測和電能管理

        智能儀表

        aem96



        AEM96

        具有全電量測量,諧波畸變率、分時電能統計,開關量輸入輸出,模擬量輸入輸出。

        主要用于電能計量和監測

        直流電能表

        DJSF1352



        DJSF1352

        可測量直流系統中的電壓、電流、功率以及正反向電能等,配套霍爾傳感()。

        直流計量

        9fbbfe2d333dbef8e77f2a7d0897ac5



        DJSF1352-RN

        霍爾傳感器

        霍爾(1)



        AHKC-EKAA

        DC0~(5-500)A電流,輸DC4-20mA,工作電DC12/24V。

        直流系統電流監測

        直流絕緣監測

        AIM-D100



        AIM-D100-ES

        監測直流系統絕緣狀況

        安裝于儲能電池直流匯流正負極

        電動汽車充電樁

        充電樁(1)



        AEV200-DC160S

        輸出功160kW的直流充電機,滿足快速充電的需要。還具120/80/60/30kW直流充電樁7kW交流充電樁。

        充電樁運營和充電控制

        無線測溫傳感器

        IMG_262



        ATE400

        35kV及以下電壓等級配電系統母排、線纜連接點溫度和溫升預警。

        適用35kV及以下電壓等級開關柜母排、斷路器、電纜接頭等接點溫度監測

        智能網關



        anet(2)



        ANet-2E4SM

        邊緣計算網關,嵌入linux系統,網絡通訊方式具Socket方式,支XML格式壓縮上傳,提AES加密MD5身份認證等*全需求,支持斷點續傳,支Modbus、ModbusTCP、DL/T645-1997、DL/T645-2007101103104協議

        電能、環境等數據采集、轉換和邏輯判斷

        電能管理系統

        Acrel-2000MG

        對企業微電網的源(市電、分布式光伏、微型風機)、網(企業內部配電網)、荷(固定負荷和可調負荷)、儲能系統、新能源汽車充電負荷進行有序管理和優化控制,實現不同目標下源網荷儲資源之間的靈活互動,增加多策略控制下系統的穩定運行。

        本地部署的電能管理系統

        能源管理平臺

        AcrelEMS

        實現光伏、儲能系統數據云端分析和展示、儲能系統異常告警、充放電管理策略、移動端查看

        基于源網荷儲充運維一體化的能源管理平臺

        4 1000kW以下儲能監控系統硬件推薦



        5.4                      500kW-5000kW儲能系統

        500kW-5000kW儲能系統采6kV-20kV并網,一般采用電氣集裝箱方式安裝,分為電池艙、電氣艙等,也可采用模塊化的分布式儲能柜并聯匯流后升壓并網,組裝方便,*全系數。

        d512bdf1b0e769b428f4401fd3c5524



        3  2MW/4MWh工商業儲能系統示意圖

        現行分時電價政策由于不少地區在冬夏峰時段每天會2個尖峰時段,持續時2小時左右,為了保證峰谷套利收*大化,工商業儲能系統大多采用充放電倍0.5C輸出設計。

        GB/T 36547-2018《電化學儲能系統接入電網技術規定》要求,儲能系統交流側匯流后通過變壓器升壓10kV后并入企業內部配電10kV母線,儲能系統交流側額定電壓可根據儲能系統功率確定,一般可選擇線電0.4kV、0.54kV、0.69kV、1.05kV、6.3kV、10.5kV等。

        儲能系統的微機保護配置要求:儲能電站應配置防孤島保護,非計劃孤島時應2s動作,將儲能電站與電網斷開;通106kV~35kV66kV)電壓等級專線方式接入系統的儲能電站宜配置光纖電流差動或方向保護作為主保護。

        關于儲能系統計量點的設置:如果儲能系統采用專線接入公用電網,計量點應設置在公共連接點;采T接方式并入公共電網,計量點應設置在儲能系統出線側;如果儲能系統接入企業內部電網,計量點應設置在并網點,見3。

        儲能單元應具備絕緣監測功能,當儲能單元絕緣低時應能發出報警/或跳閘信號通知儲能變流器及計算機監控系統,如BMSPCS具備絕緣監測功能的話不需要另外配置絕緣監測裝置。

        106kV接入公用電網的儲能系統電能質量宜滿GB/T19862要求的電能質量監測裝置,當儲能系統的電能質量指標不滿足要求時,應安裝電能質量治理設備。

        5000kW以下儲能系統中,安科瑞提供的二次設備推薦如5所示。

        名稱

        圖片

        型號

        功能

        應用

        微機保護裝置



        綜保(1)



        AM6-L

        AM6-T

        10kV回路的電流電壓保護、非電量保護、測量和自動控制功能。

        進線、升壓變壓器保護測控

        AM6-LD

        線路光纖縱差保護裝置

        線路兩側

        AM5SE-IS

        防孤島保護裝置,當外部電網停電后斷開和電網連接

        并網點或產權分界點

        電能質量監測裝置

        apview(1)(1)



        APView500

        實時監測電壓偏差、頻率偏差、三相電壓不平衡、電壓波動和閃變、諧波等電能質量,記錄各類電能質量事,定位擾動源。

        并網點

        動態諧波無功補償系統

        apf(2)



        AnCos*/*-G

        同時具備諧波治理、無功功率線性補償與三相電流平衡治理和穩定電壓的功能,動態補償功率因數;

        電能質量治理

        智能儀表

        apm810



        APM500

        具有全電量測量,諧波畸變率、電壓合格率統計、分時電能統計,開關量輸入輸出,模擬量輸入輸出。

        主要用于低壓電能監測和電能管理

        智能儀表

        aem96



        AEM96

        具有全電量測量,諧波畸變率、分時電能統計,開關量輸入輸出,模擬量輸入輸出。

        主要用于電能計量和監測

        無線測溫傳感器

        IMG_262



        ATE400

        35kV及以下電壓等級配電系統母排、線纜連接點溫度和溫升預警。

        適用35kV及以下電壓等級開關柜母排、斷路器、電纜接頭等接點溫度監測

        直流電能表

        DJSF1352



        DJSF1352

        可測量直流系統中的電壓、電流、功率以及正反向電能等,配套霍爾傳感()。

        直流計量

        9fbbfe2d333dbef8e77f2a7d0897ac5



        DJSF1352-RN

        霍爾傳感器

        霍爾(1)



        AHKC-EKAA

        DC0~(5-500)A電流,輸DC4-20mA,工作電DC12/24V。

        直流系統電流監測

        直流絕緣監測

        AIM-D100



        AIM-D100-ES

        監測直流系統絕緣狀況

        安裝于儲能電池直流匯流正負極

        電動汽車充電樁

        充電樁(1)



        AEV200-DC160S

        輸出功160kW的直流充電機,滿足快速充電的需要。還具120/80/60/30kW直流充電樁7kW交流充電樁。

        充電樁運營和充電控制

        智能網關



        anet(2)



        ANet-2E4SM

        邊緣計算網關,嵌入linux系統,網絡通訊方式具Socket方式,支XML格式壓縮上傳,提AES加密MD5身份認證等*全需求,支持斷點續傳,支Modbus、ModbusTCP、DL/T645-1997、DL/T645-2007、101、103、104協議

        電能、環境等數據采集、轉換和邏輯判斷

        電能管理系統

        Acrel-2000MG

        對企業微電網的源(市電、分布式光伏、微型風機)、網(企業內部配電網)、荷(固定負荷和可調負荷)、儲能系統、新能源汽車充電負荷進行有序管理和優化控制,實現不同目標下源網荷儲資源之間的靈活互動,增加多策略控制下系統的穩定運行。

        本地部署的電能管理系統

        能源管理平臺

        AcrelEMS

        實現光伏、儲能系統數據云端分析和展示、儲能系統異常告警、充放電管理策略、移動端查看

        基于源網荷儲充運維一體化的能源管理平臺

        5 5000kW以下儲能監控系統硬件推薦

        5.5                      5000kW以上儲能系統



        5000kW以上規模的儲能系統根據功率大小可采35kV110kV220kV并網,一般采2MWh~4MWh左右的儲能單元作為一個基礎單元,集成安裝在一40英尺集裝箱。和儲能單元配套的系統還包括三級電池管理系(BMS)、消防系統、空調系統、視頻監控系統、環境監控系統、能量管理系(EMS),每個電池艙還包括電池柜、控制(BMS)和匯流柜等。也可采用模塊化的分布式儲能柜并聯匯流后升壓并網,組裝較為方便,*全系數較,但是相對成本偏。




        4 中大型儲能電站電氣布局示意圖

        110kV及以上電壓等級專線方式接入系統的儲能電站應配置光纖電流差動保護作為主保護;通106kV~35kV66kV)電壓等級專線方式接入系統的儲能電站宜配置光纖電流差動或方向保護作為主保護;大型儲能電站100MW以上)應配置專用故障錄波裝置。

        儲能電站壓側接線型式可采用單母線、單母線分段等簡單接線形式。當電化學儲能電站經雙回路接入系統時,宜采用單母線分段接線,并宜符合下列要求:小型儲能電站可采用線變組、單母線接線等;中型儲能電站可采用單母線或單母線分段接線等;大型儲能電站可采用單母線分段接線、雙母線接線等,儲能電35kV及以上電壓等級的母線宜設置母線保護。

        2ad89630f338049013f2f96ac38697f



        5 中大型儲能電站電氣接線示意圖

        接入公用電網的電化學儲能站應在并網點配置電能質量監測裝置或具備電能質量監測功能。10(6)kV及以上電壓等級接入公共電網的電化學儲能電站宜配置滿足現行國家標準《電能質量監測設備通用要求GB/T 19862要求的電能質量監測裝置,當電能質量指標不滿足要求時,應安裝電能質量治理設備。

        名稱

        圖片

        型號

        功能

        應用

        微機保護裝置



        綜保(1)



        AM6-L

        /變壓器等回路電流電壓保護、測量和自動控制功能。

        線路保護

        AM6-LD

        線路光纖縱差保護裝置

        線路兩側

        AM6-D3/D2

        /兩圈變壓器縱聯差動保護

        變壓器

        AM6-TB

        變壓器后備保護

        AM6-FD

        非電量保護裝置

        AM5SE-IS

        防孤島保護裝置,當外部電網停電后斷開和電網連接

        并網點或產權分界點

        弧光保護

        弧光保護(1)



        ARB5-M

        適用于開關柜弧光信號和電流信號的采集,并控制進線柜或母聯柜分閘

        中壓母線弧光保護

        電能質量監測裝置

        apview(1)(1)



        APView500

        實時監測電壓偏差、頻率偏差、三相電壓不平衡、電壓波動和閃變、諧波等電能質量,記錄各類電能質量事,定位擾動源。

        并網點

        動態諧波無功補償系統

        apf(2)



        AnCos*/*-G

        同時具備諧波治理、無功功率線性補償與三相電流平衡治理和穩定電壓的功能,動態補償功率因數;

        電能質量治理

        智能儀表

        apm810



        APM500

        具有全電量測量,諧波畸變率、電壓合格率統計、分時電能統計,開關量輸入輸出,模擬量輸入輸出。

        主要用于低壓電能監測和電能管理

        智能儀表

        aem96



        AEM96

        具有全電量測量,諧波畸變率、分時電能統計,開關量輸入輸出,模擬量輸入輸出。

        主要用于電能計量和監測

        無線測溫傳感器

        IMG_262



        ATE400

        35kV及以下電壓等級配電系統母排、線纜連接點溫度和溫升預警。

        適用35kV及以下電壓等級開關柜母排、斷路器、電纜接頭等接點溫度監測

        直流電能表

        DJSF1352



        DJSF1352

        可測量直流系統中的電壓、電流、功率以及正反向電能等,配套霍爾傳感()。

        直流計量

        9fbbfe2d333dbef8e77f2a7d0897ac5



        DJSF1352-RN

        霍爾傳感器

        霍爾(1)



        AHKC-EKAA

        DC0~(5-500)A電流,輸DC4-20mA,工作電DC12/24V。

        直流系統電流監測

        直流絕緣監測

        AIM-D100



        AIM-D100-ES

        監測直流系統絕緣狀況

        安裝于儲能電池直流匯流正負極

        智能網關



        anet(2)



        ANet-2E4SM

        邊緣計算網關,嵌入linux系統,網絡通訊方式具Socket方式,支XML格式壓縮上傳,提AES加密MD5身份認證等*全需求,支持斷點續傳,支Modbus、ModbusTCP、DL/T645-1997、DL/T645-2007、101103、104協議

        電能、環境等數據采集、轉換和邏輯判斷

        電能管理系統

        Acrel-2000MG

        對企業微電網的源(市電、分布式光伏、微型風機)、網(企業內部配電網)、荷(固定負荷和可調負荷)、儲能系統、新能源汽車充電負荷進行有序管理和優化控制,實現不同目標下源網荷儲資源之間的靈活互動,增加多策略控制下系統的穩定運行。

        電能管理系統

        6 5000kW以上儲能監控系統硬件推薦



        6                      儲能工程電能管理系統

        Acrel-2000MG儲能系統電能管理系統AcrelEMS能源管理平臺能夠對企業微電網的源(市電、分布式光伏、微型風機)、網(企業內部配電網)、荷(固定負荷和可調負荷)、儲能系統、新能源汽車充電負荷進行實時監測和優化控制,保護微電網儲能系統運行*全,實現不同目標下源網荷儲資源之間的靈活互動,增加多策略控制下系統的穩定運行。同時促進新能源消納、合理削峰填谷,減少電網建設投資,提升微電網運行*全,降低運行成本。Acrel-2000MG儲能系統電能管理系統適合部署在本地,作為實時監控、異常告警和策略管理;AcrelEMS能源管理平臺適用于企業源網荷儲充運維的一體化管理平臺,并提供移動端數據服務和異常告警。



        6.1                      數據展示

        展示儲能的容量信息、收益、充放電量及電壓、電流、及充放電功率的變化曲線等。




        6 儲能系統數據展示

        6.2                      異常報警

        儲能系統電能管理系統應具有事故報警和預告報警功能。事故報警包括非正常操作引起的斷路器跳閘和保護裝置動作信號;預告報警包括一般設備變位、狀態異常信息或電芯過壓、電芯欠壓、溫度異常、電池簇過壓告警、電池簇欠壓告警等,保障儲能系統運行*全。

        事件記錄



        7 儲能系統告警記錄

        6.3                      實時監控

        BMS監測電芯、電池模組、電池簇的電壓、電流、溫度、SOC及越限電芯位置等,并針對越限信息進行告警,儲能變流器交直流側運行監控、充放電指令下發、參數限值設定等。




        8 儲能系統實時監控

        6.4                      光伏運行監控

        監測企業分布式光伏電站運行情況,包括逆變器運行數據、光伏發電效率分析、發電量及收益統計以及光伏發電功率控制。

        光伏系統



        9 光伏運行監測

        6.5                      電能質量監測

        監測微電網重要回路的電壓波動與閃變、電壓暫/暫降、短時中斷情況,實時記錄事件并故障錄波,為電能質量分析與治理提供數據來源。及時采取相應的措施提配電系統的可靠性,減少因諧波造成的供電事故的發生。




        10 電能質量監測

        6.6                      AcrelEMS能源管理平臺

        AcrelEMS能源管理平臺通過先進的控制、計量、通信等技術,將分布式電源、儲能系統、可控負荷、電動汽車、電能路由器聚合在一起;平臺根據*新的電網價格、用電負荷、電網調度指令等情況,靈活調整微電網控制策略并下發給儲能系統、電動汽車充電樁、電能路由器等系統,保障企業微電網*、穩定運行,并提供移動端數據服務。

        cc893ba4f1f6529ec41d7f348a1ac99



        2780ab95fe22761e7d40d57425492ea

        11  AcrelEMS能源管理平臺APP展示
